特點
- 適用于冷藏、冷凍、空調裝置的液管路、吸氣管路和熱蒸汽管路。
- 適用于R410A及其它HCFC、HFC制冷劑（R717除外）和相容的潤滑油。
- 適用工質溫度-40℃～+105℃，除霜期間最高溫度+130℃。
- 適用環境溫度-40℃～+55℃。
- 最高工作壓力45bar。
- 耐液壓強度≥68bar。
- 有多種交流電壓AC和直流電壓DC線圈供選擇：
交流線圈AC：24V, 36V, 110V, 220V
直流線圈DC：12V, 24V
- UL/CUL，CE認證。

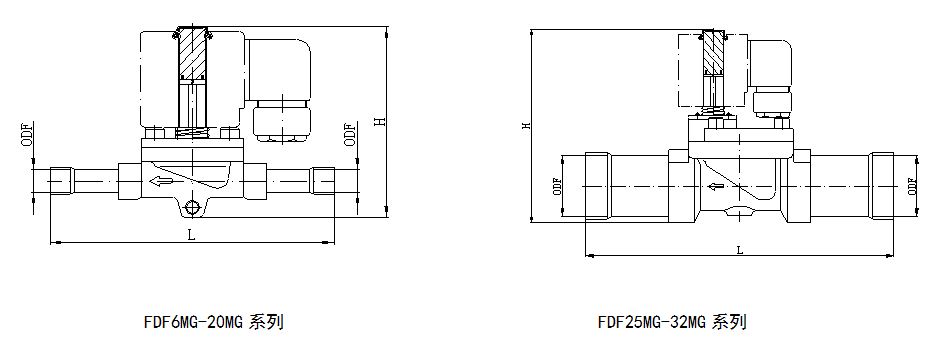

外形圖

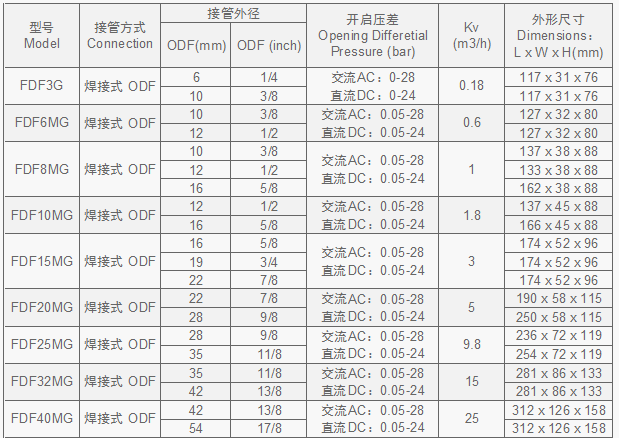

型號和參數
注：Kv值水在通過電磁閥時的壓差為1bar時的流量、單位m3/h、密度ρ=1000 kg/m3
如需其它工作特性和規格產品，請與本公司接洽聯系。

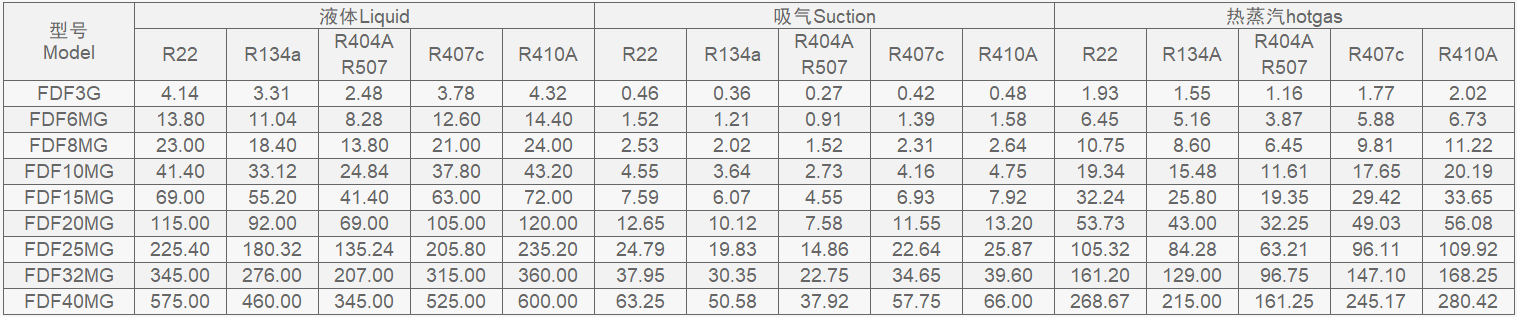

名義制冷量KW
液體和吸氣名義制冷量為：
蒸發溫度 te=4.4℃
閥前液體溫度 t1=38℃
通過電磁閥壓力降 R134a ΔP=0.15bar R22、R404A、R507、R407c、R410A ΔP=0.21bar
熱氣名義制冷量工況條件為：
冷凝溫度 tc=+40℃
經過閥門壓力降 ΔP=0.8bar
熱蒸汽溫度 th=+65℃
液體制冷劑過冷度 Δtsub=4K
安裝
電磁閥應該垂直安裝在水平管道上，介質流動的方向應與電磁閥所示的箭頭方向一致。
線圈工作輸入電壓必須與線圈上標明額定電壓一致。決不允許在電磁線圈通電時從閥上拆下來，以防燒壞線圈。

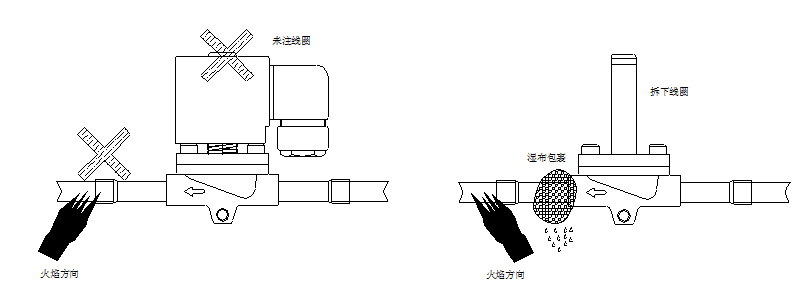

電磁閥焊管在與系統管子焊接時，必須注意以下幾點：
從閥上拆下電磁線圈，用濕布或濕棉紗包在閥體上保護閥體，以防在焊接時溫度過高燒壞閥內零件。
焊接時請注意焊槍火焰方向。
最好選用高銀焊條焊接。
帶手動桿的電磁閥，必須先旋轉手動桿使閥開啟，然后做系統氣密性試驗，以免損壞膜片。
